装配变速箱罩盖

组件简介

任务 4.装配变速箱罩盖

变速箱罩盖将使用三个放置约束以在全部三个自由度上完全约束元件。

1. 在主工具栏中单击“基准平面”(Datum Planes) 以显示组件的基准。

2. 在右侧工具栏中选取“元件装配”(Component Assemble) 图标。

3. 在“打开”(Open) 对话框中，选取 TRANSMISSION_COVER.PRT 作为要装配的零件，然后选取“打开”(Open)。变速箱罩盖模型在图形窗口中将以黄色显示，表示待装配的零件。

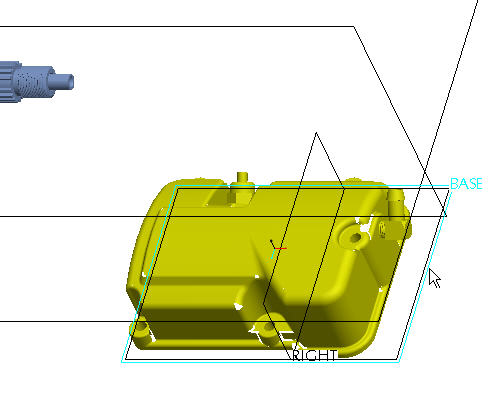

4. 在罩盖上选取 BASE 基准平面作为参照，如下图所示。

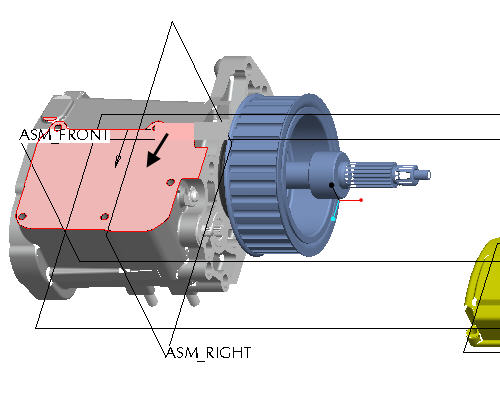

5. 选取变速箱的顶部加以对齐，如下图所示。注意零件此时是如何进行移动来对齐所选曲面作为第一约束的。

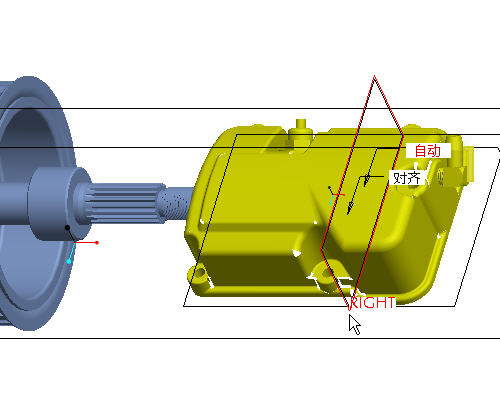

6. 在罩盖上选取 RIGHT 基准平面，如下图所示。

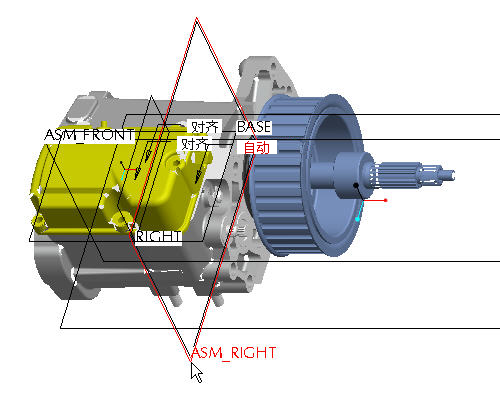

7. 选取 ASM_RIGHT 基准平面，如下图所示。注意罩盖此时是如何捕捉到对齐位置作为第二约束的。



8. 在主工具栏中单击“基准平面”(Datum Planes) 以显示组件的基准。

、、 和 按钮可切换基准平面、基准轴、基准点和坐标系的开关，避免图形窗口显得过于杂乱。

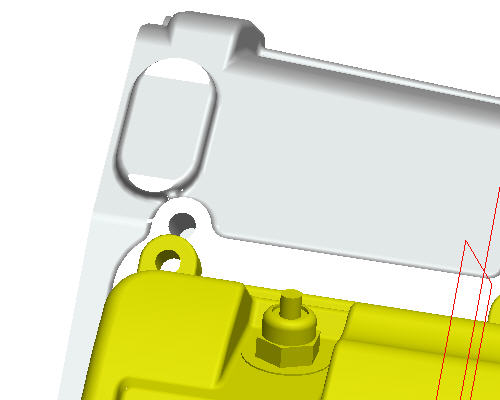

9. 定向模型以更方便地选取变速箱的左上孔和变速箱罩盖。朝您的方向滚动滚轮进行放大。使用 SHIFT + 中键拖动将模型平移到屏幕中心。使用“中键拖动”来旋转模型。

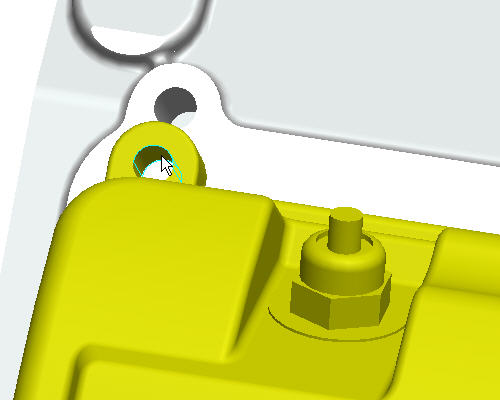

10. 在变速箱罩盖上选取如图所示的孔。选取后，曲面应变为红色。

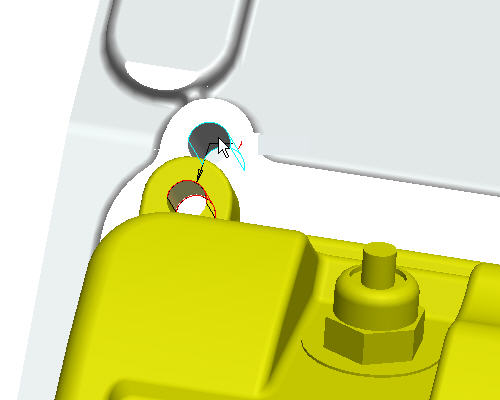

11. 在变速箱上选取相应的孔，如下图所示。注意罩盖此时是如何捕捉到位作为最后约束的。


12. 选取“完成元件”(Complete Component) ，完成罩盖的放置。

13. 在主工具栏中选取“重画”(Repaint) 图标 。

14. 选取 CTRL + D，将模型重新定向到缺省方向。
