装配垫圈

组件简介

任务 5.装配垫圈

1. 在右侧工具栏中选取“元件装配”(Component Assemble) 图标。

2. 在“打开”(Open) 对话框中，选取 WASHER.PRT 作为要装配的零件，然后选取“打开”(Open)。垫圈模型在图形窗口中将以黄色显示，表示待装配的零件。

   通过使用以下鼠标与按键组合，可使元件独立于组件模型进行移动。 按住 CTRL + ALT 并左键拖动 - 拖动元件 按住 CTRL + ALT 并中键拖动 - 旋转元件 按住 CTRL + ALT 并右键拖动 - 平移元件

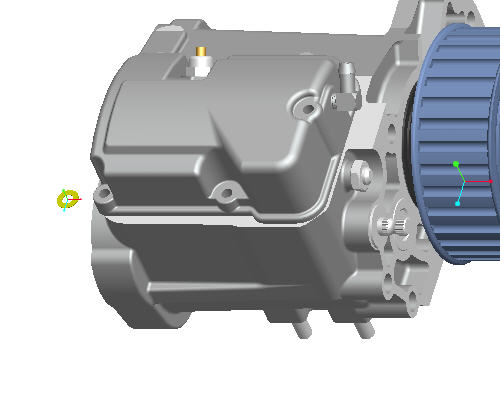

3. 同时按住 CTRL+ALT并以鼠标右键拖动，将垫圈拖动到变速箱罩盖的左下孔附近，如下图所示。垫圈就位后释放鼠标键。



4. 定向模型以更方便地选取变速箱罩盖上的左下孔。朝您的方向滚动滚轮进行放大。使用 SHIFT + 中键拖动将模型平移到屏幕中心。使用“中键拖动”来旋转模型。

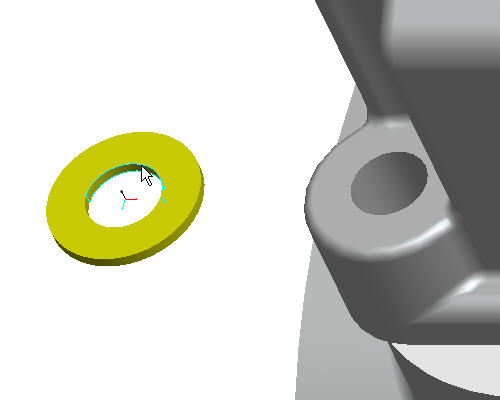

5. 选取垫圈的内侧圆柱曲面，如下图所示。

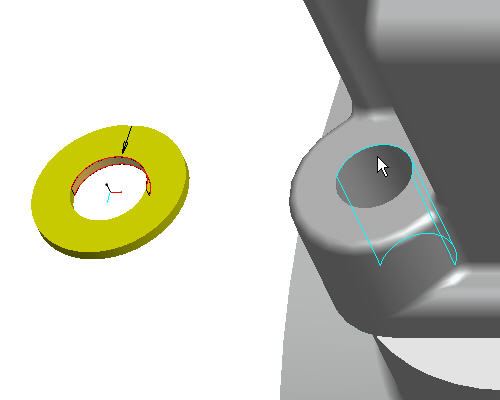

6. 在变速箱上选取孔的圆柱曲面，如下图所示。此时，垫圈应与孔成一条直线作为第一约束。

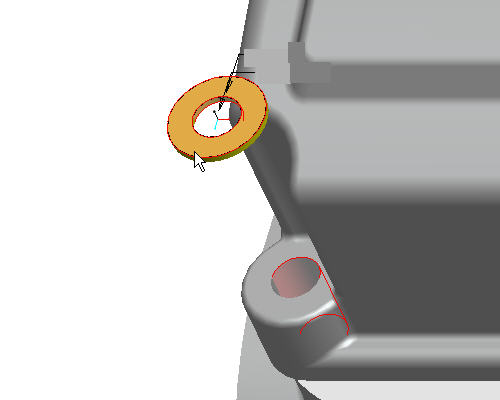

7. 选取垫圈的顶部曲面，如下图所示。

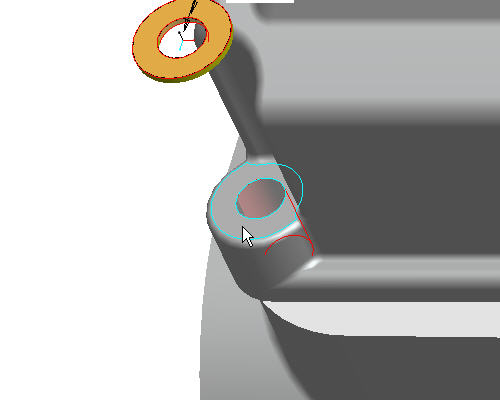

8. 在变速箱罩盖上选取孔的顶部曲面，如下图所示。注意在将垫圈的顶部与罩盖顶部对齐后，垫圈是如何放置在罩盖内的。




9. 在操控板中选取“元件放置反向”(Component Placement Flip) 图标，更改约束的方向。注意此时垫圈是如何反向并位于正确方向的。



10. 在操控板中选取“完成元件”(Complete Component) 。

11. 在主工具栏中选取“重画”(Repaint) 图标 。

12. 选取 CTRL + D，将模型重新定向到缺省方向。
