创建轴向阵列

阵列简介

任务 3.创建轴向阵列

1. 单击“撤消”(Undo) ，删除方向阵列。

2. 在模型树中右键单击“孔 1”(HOLE 1)，然后选取“阵列”(Pattern)。

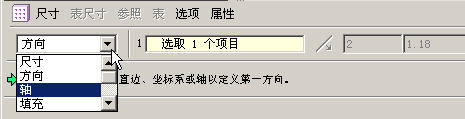

3. 在操控板中，使用下拉列表选取“轴”(Axis) 作为阵列选项。



   “方向阵列”会在原始特征的一个或两个所选方向上添加成员，而无需特定的标注形式。

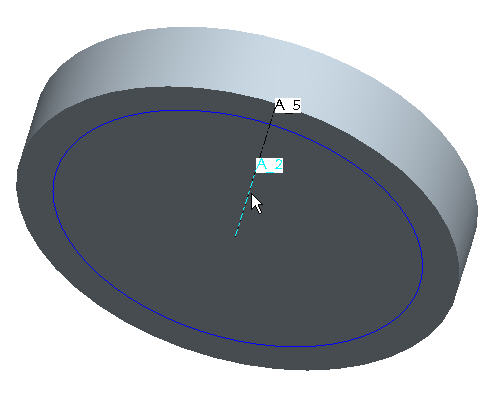

4. 选取零件 (A_2) 的中心轴，围绕它旋转阵列。





   确保轴处于显示状态。如果未显示，请选择“基准轴”(Datum Axes) 图标。




5. 在操控板中，将孔数量改为 8。






6. 在操控板中，选取“角度范围”(Angular extent) 以均匀分布成员。

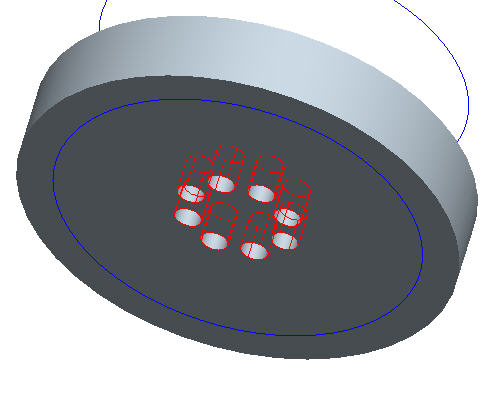

7. 单击“完成特征”(Complete Feature) ，查看轴向阵列。
