チュートリアルの概要

図面の概要

図面の概要 - チュートリアルの概要

このチュートリアルでは、図面の作成の基本を学びます。部品図面とアセンブリ図面の両方を作成します。

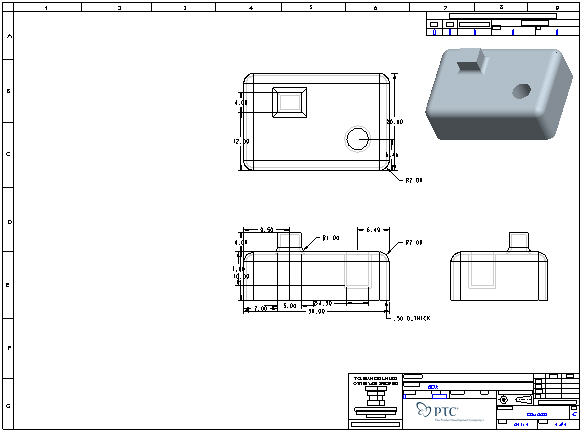

タスク 1: 部品図面を新規作成する。

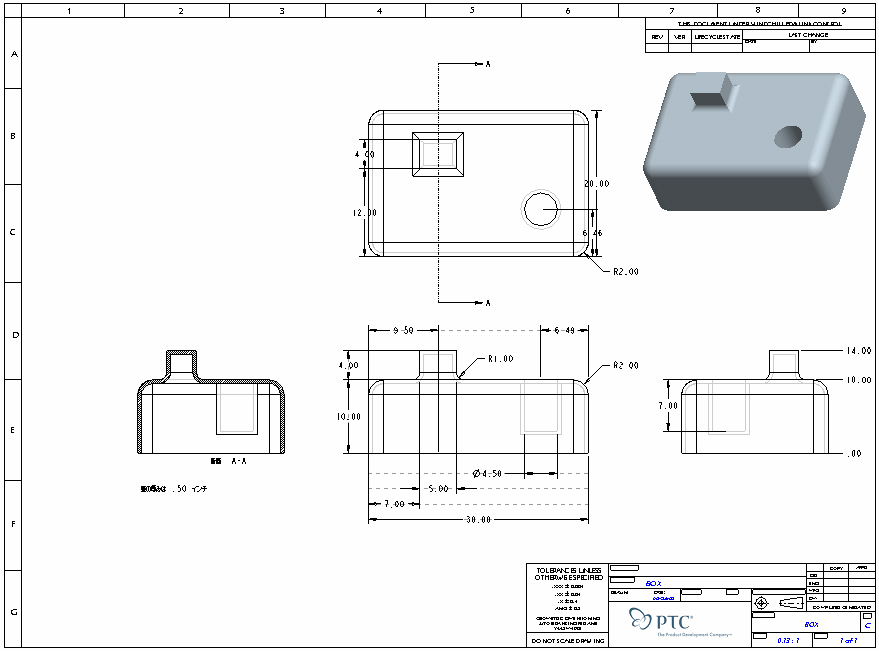

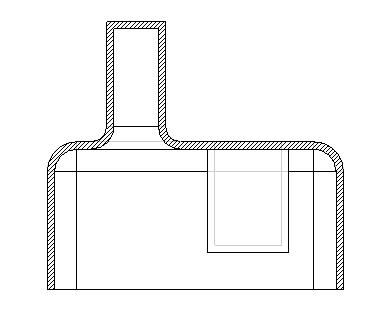

タスク 2: 図面ビューを作成、移動、操作する。

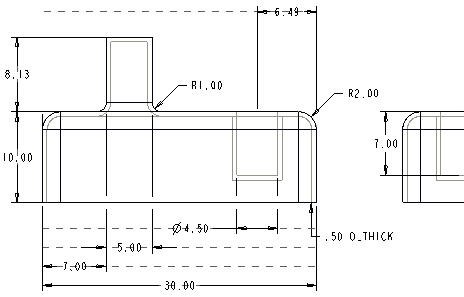

タスク 3: 寸法や注記などの図面の詳細情報を作成、移動、操作する。

タスク 4: モデルと図面で設計変更を行う。

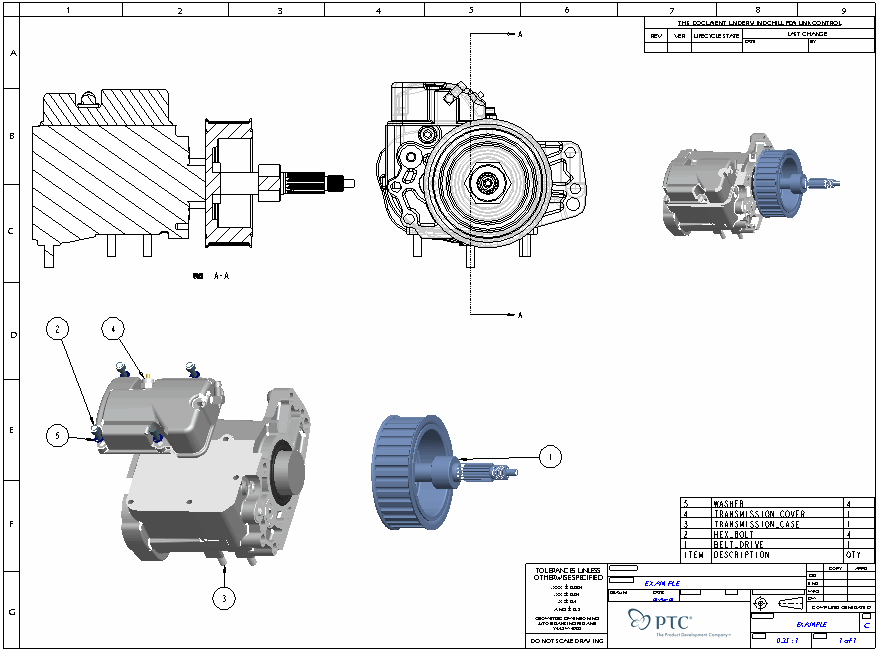

タスク 5: アセンブリ図面を新規作成する。
