クランクのスケッチをトレースして一部を除去する

スケッチの概要

タスク 5. クランクのスケッチをトレースして、クランクの一部を除去する

1. 右側ツールバーの (「スケッチツール」) をクリックしてスケッチを作成します。

2. (「データム平面オン/オフ」) をクリックしてデータム平面を表示します。

3. 「スケッチ」ダイアログボックスで、スケッチ平面として「FRONT」平面を選択します。「スケッチ」ボタンをクリックしてダイアログボックスを閉じます。

4. (「データム平面オン/オフ」) をクリックしてデータム平面を非表示にします。

5. メインツールバーの (「隠線なし」) を選択します。

6. スケッチャーツールバーの (「エッジ使用」) を選択します。

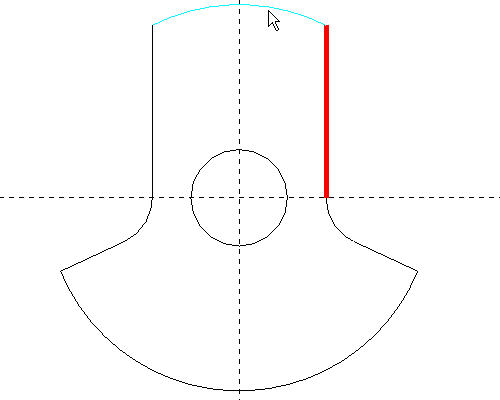

7. 「タイプ」ダイアログボックスの「チェーン」オプションを選択します。次の図で赤色でハイライトされているエッジを選択してから、カーソルが表示されている水色のエッジを選択します。



8. 「アクセプト」をクリックし、「タイプ」ダイアログボックスの「閉じる」を選択します。




   エッジ使用ツールでは既存のジオメトリにスナップし、寸法を指定する必要はありません。既存のジオメトリが変更されると、スケッチが更新されます。

9. (「中心/点の円」) をクリックし、次の図に示すような円をスケッチします。次の図のように寸法を編集します。



10. 右側ツールバーの (「スケッチを完了」) をクリックします。

11. Ctrl + D キーを押して、モデルをデフォルトの方向で表示します。

12. スケッチが選択された状態で、 (「押し出しツール」) をクリックします。

13. ダッシュボードで深さの方向として (「両側」) を選択し、深さとして 0.50 と入力します。

14. (「材料を除去」) を選択します。

15. ダッシュボードの (「フィーチャーを完了」) を選択してカットを完成させます。

16. メインツールバーの (「シェード」) を選択します。
