シャフトをスケッチする

スケッチの概要

タスク 3. スケッチエンティティを使用して、シャフトの形状を作成する

1. 右側ツールバーの (「スケッチツール」) をクリックしてスケッチを作成します。

2. (「データム平面オン/オフ」) をクリックしてデータム平面を表示します。

3. 「スケッチ」ダイアログボックスで、スケッチ平面として「RIGHT」平面を選択します。スケッチの方向参照が「TOP」データム平面に設定されていることを確認します。「スケッチ」ダイアログボックスのドロップダウンボックスを使用して、回転方向を「上面」に変更します。

4. 「スケッチ」ボタンをクリックしてダイアログボックスを閉じます。

5. (「データム平面オン/オフ」) をクリックしてデータム平面を非表示にします。

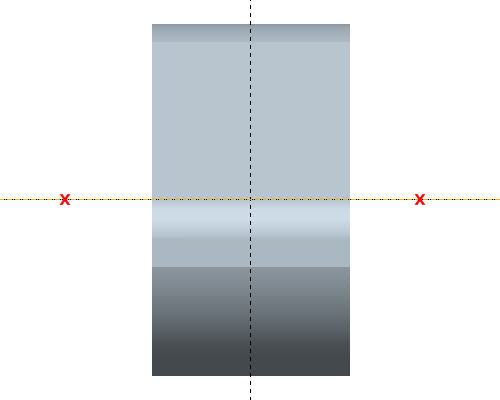

6. (「中心線」) をクリックし、次の図に示すように水平の破線上の 2 点を左クリックして中心線を作成します。



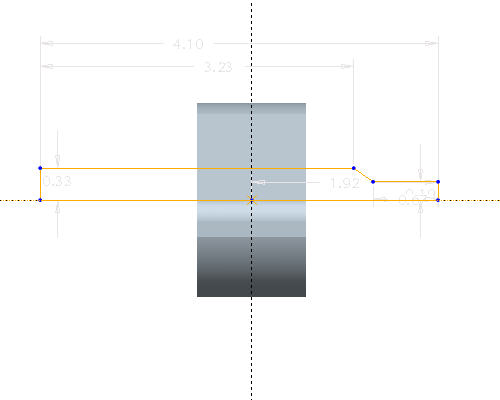

7. (「2 点の線」) をクリックし、次の図に示すように直線を 6 本スケッチします。
