Mustern Sie die Scheibe.

Einführung in Baugruppen

Aufgabe 6: Mustern Sie die Unterlegscheibe.

Die Unterlegscheibe muss in alle vier Bohrungen in der Abdeckung eingebaut werden. Mustern Sie hierzu die Unterlegscheibe.

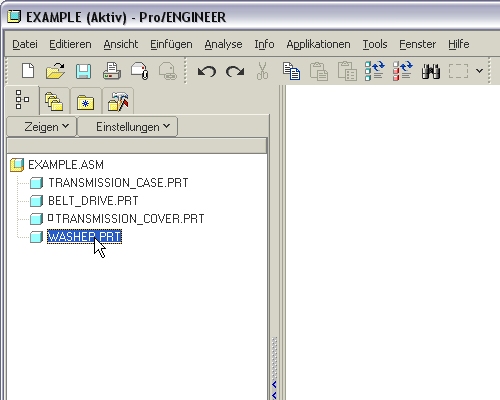

1. Klicken Sie im Modellbaum mit der linken Maustaste auf das Teil für die Unterlegscheibe, wie in der nachfolgenden Abbildung gezeigt. Die Unterlegscheibe wird im Arbeitsfenster hervorgehoben.





2. Klicken Sie mit der rechten Maustaste, und wählen Sie im Kontextmenü Muster (Pattern) aus.

3. Der voreingestellte Mustertyp im Cockpit ist Referenz (Reference), wodurch das Bohrungsmuster im Teil TRANSMISSION_CASE.PRT referenziert wird. Beachten Sie, dass die Positionen, an denen Muster erzeugt werden, durch schwarze Punkte gekennzeichnet sind.


4. Wählen Sie im Cockpit KE fertig stellen (Complete Feature) aus, um das Standardmuster zu akzeptieren. Beachten Sie, dass die Baugruppe nun vier Unterlegscheiben enthält, wie in der Abbildung unten gezeigt.
