任务 8. 阵列六角螺栓

与垫圈类似，变速箱罩盖上的全部 4 个孔位置都需要放置六角螺栓。这可通过阵列螺栓来完成。

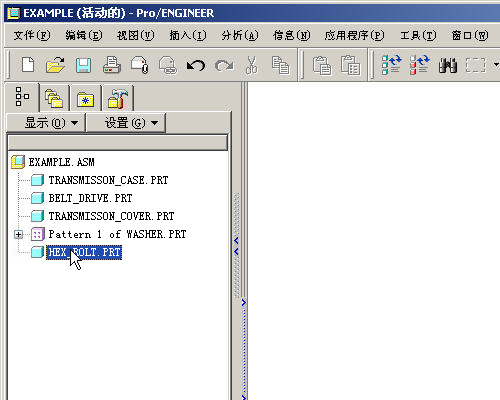

1. 在模型树中左键单击 HEX_BOLT 零件，如下图所示。HEX_BOLT 在图形窗口中将以红色加亮显示。





2. 右键单击并按住，在下拉式菜单中选取“阵列”(Pattern)。

3. “阵列”(Pattern) 操控板的缺省阵列类型是“参照”(Reference)，它参照变速箱上孔的阵列。注意在要阵列螺栓的位置处已创建了黑点。


4. 在操控板中选取“完成特征”(Complete Feature) ，接受缺省阵列。注意在组件中现在有四个螺栓，如下图所示。



5. 在主工具栏中单击“保存”(Save) 。

祝贺您！您已完成了组件简介教程。
