使用元件接口装配螺栓

组件简介

任务 7.使用预定义的元件接口装配螺栓

Pro/ENGINEER 可以将通用组件参照存储至现有零件以简化组件处理流程。 此功能对于库元件 (例如螺母、螺栓和垫圈等) 非常有用。

1. 在右侧工具栏中选取“元件装配”(Component Assemble) 图标。

2. 在“打开”(Open) 对话框中，选取 HEX_BOLT.PRT 作为要装配的零件，然后选取“打开”(Open)。注意，当螺栓在组件中出现时，上面已带有组件参照标签 (插入、配对)。



   螺栓是使用与零件一同存储的元件接口信息来预定义的。

3. 定向模型以更方便地选取变速箱罩盖上的左下孔。朝您的方向滚动滚轮进行放大。使用 SHIFT + 中键拖动将模型平移到屏幕中心。使用“中键拖动”来旋转模型。

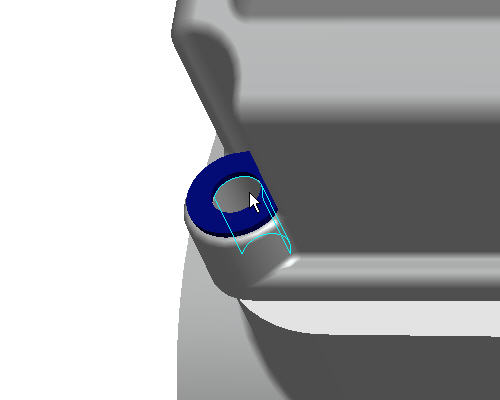

4. 选取螺栓孔上的圆柱曲面，如下图所示。

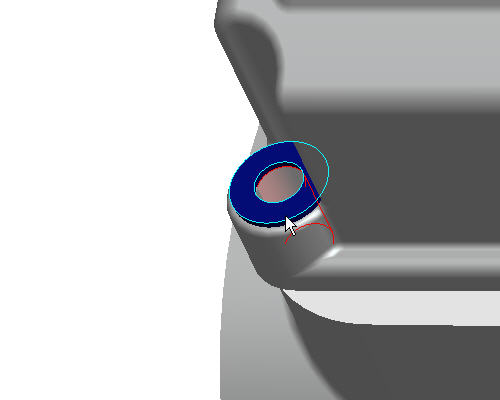

5. 选取下图所示的垫圈顶部曲面来完成放置。注意螺栓是如何在未在螺栓上选取任何参照的情况下捕捉到合适位置的。



6. 在操控板中选取“完成元件”(Complete Component) 。

7. 在主工具栏中选取“重画”(Repaint) 图标 。

8. 选取 CTRL + D，将模型重新定向到缺省方向。
