任务 2.装配变速箱作为基础元件
-
在主工具栏中单击“基准平面”(Datum Planes)
、“基准点”(Datum Points)
、“基准轴”(Datum Axes)
和“坐标系”(Coordinate Systems)
，以切换其显示。 -
在右侧工具栏中选取“元件装配”(Component Assemble)
图标。 -
在对话框中，选取 TRANSMISSION_CASE.PRT，然后选取“打开”(Open)。新元件在屏幕上以黄色显示，如下图所示。
文件打开对话框中的预览按钮将使用 ProductView Express 来显示所选 Pro/ENGINEER 对象的图形预览。
-

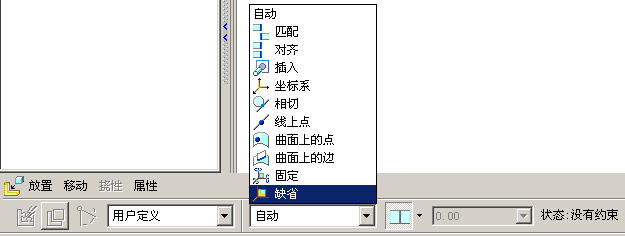

在屏幕底部的组件操控板中，单击“自动”(Automatic) 或相邻箭头来显示约束列表，然后选取“缺省”(Default) 约束。
缺省约束通过对齐元件的缺省坐标系和组件的缺省坐标系，将元件放置在组件的原点。
在“元件放置”(Component placement) 操控板中，元件 STATUS 将报告元件是完全约束、部分约束、无效约束还是无约束。如果元件的放置在所需的全部自由度上均进行了定义，则元件为完全约束。只要约束有效，就可以使用不完全约束来封装元件。
-
选取“完成元件”(Complete Component)
，完成箱体的组件。
|
|
元件放置基于放置定义集。放置的第一个元件称为基础元件。其他元件可参照此元件或组件特征。变速箱零件将被装配为基础元件。 |
