2D レガシー図面の再利用の概要 - チュートリアルの概要
このチュートリアルでは、Pro/ENGINEER でネイティブでない図面ファイルを開き、図面ビューのスケッチを使用してソリッドジオメトリを作成します。

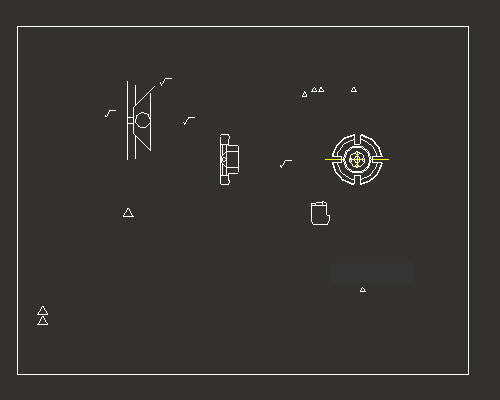

タスク 1: Pro/ENGINEER を起動し、AutoCAD DWG ファイルをインポートする。
タスク 2: レイヤーを使用して、関係のない図面エンティティを非表示にする。
タスク 3: Pro/ENGINEER 部品を新規作成する。

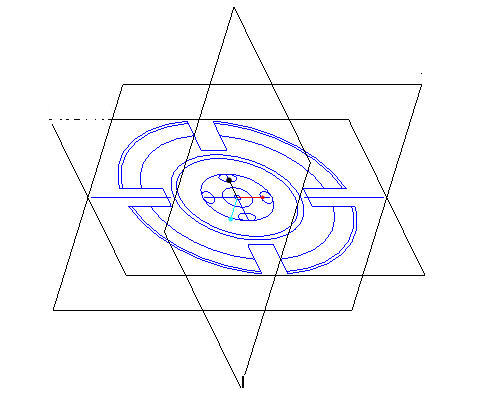

タスク 4: 図面の正面ビューを部品の正面スケッチとして使用する。

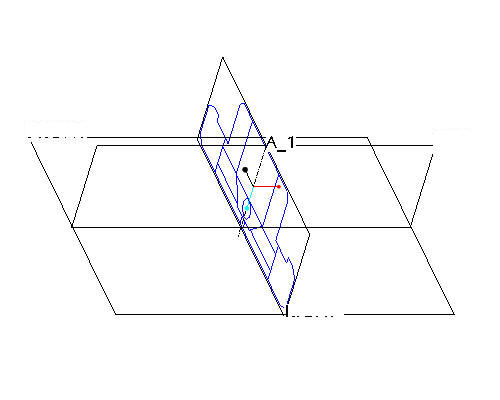

タスク 5: 図面の側面ビューを部品の側面スケッチとして使用する。

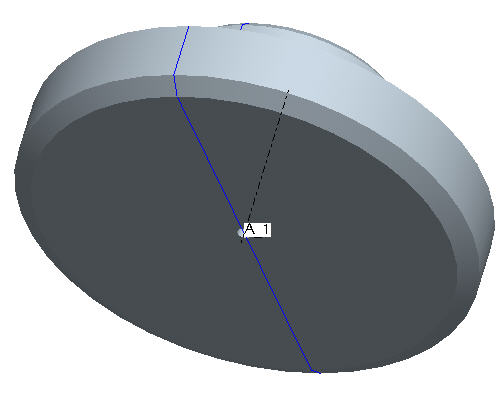

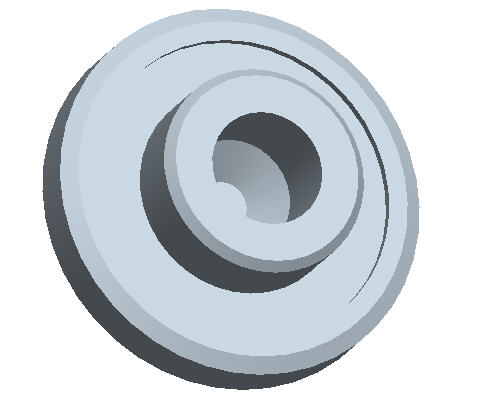

タスク 6: 1 つ目のソリッドフィーチャーを側面スケッチの回転フィーチャーとして作成する。

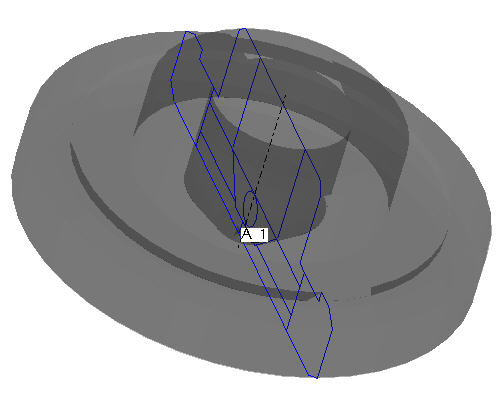

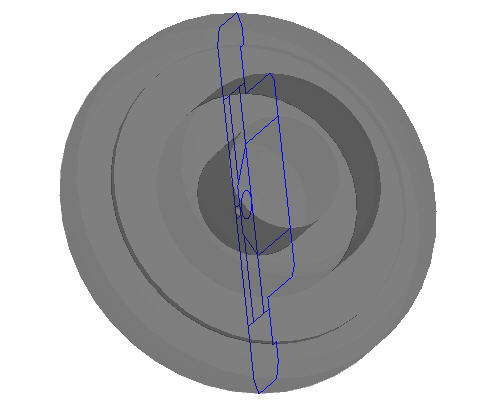

タスク 7: 部品の色を透明に変更する。

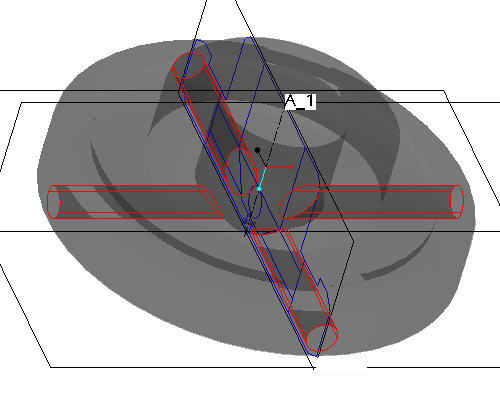

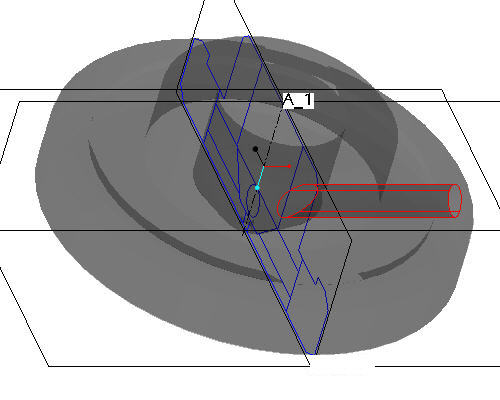

タスク 8: 放射状の穴を追加する。

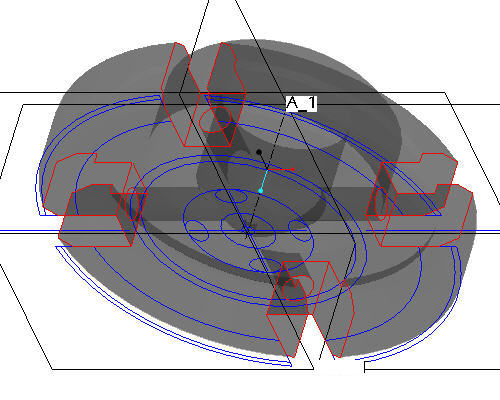

タスク 9: スロットカットを作成する。

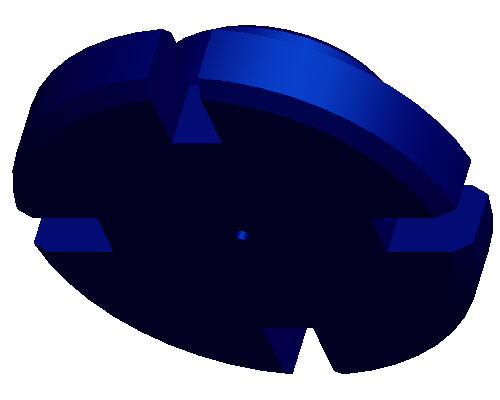

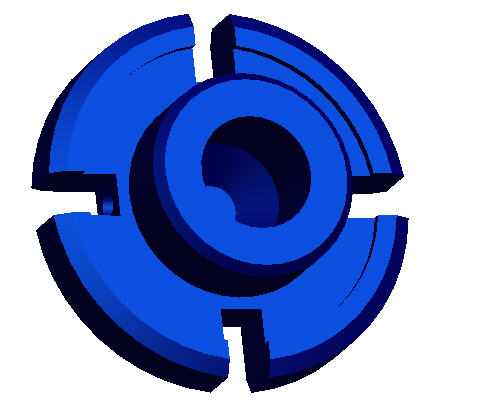

タスク 10: モデルの外観を変更する。
