タスク 7. 曲面に沿ってフィルパターンを作成する
(「保存したビューリスト」) を選択して「BACK_PATTERN」を選択し、以前の方向に戻します。
- モデルツリーで「PROTRUSION1 のパターン 2」を右クリックし、「定義を編集」を選択します。

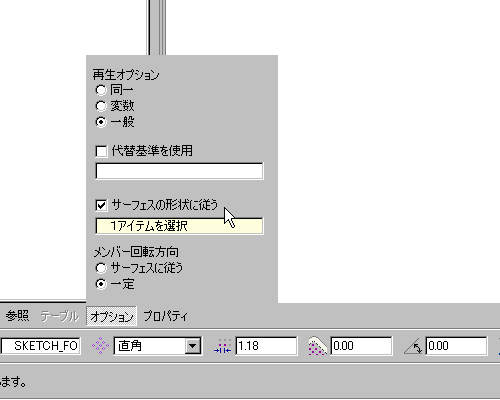

- 画面の下部に表示されているダッシュボードの「オプション」タブを選択します。
- 「サーフェスの形状に従う」チェックボックスと「一定」ボタンをオンにします。

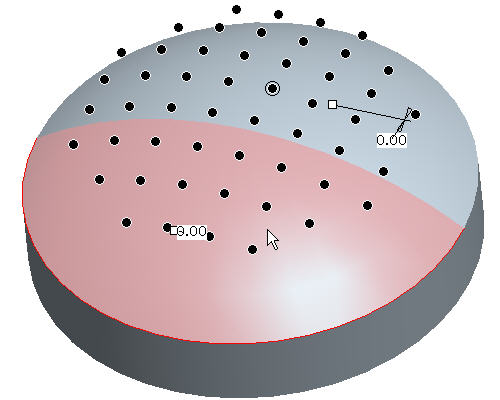

- 下図の曲面を左クリックします。
- ダッシュボードの右側にある
(「フィーチャーを完了」) をクリックします。
