パターンの概要

(「元に戻す」) をクリックして軸パターンを除去します。
モデルツリーで HOLE 1 を右クリックして「編集」を選択します。

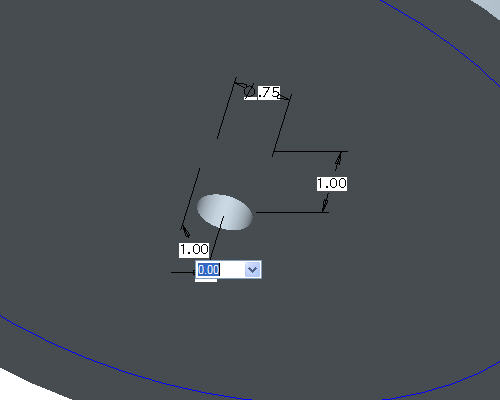

水平オフセットと垂直オフセットの値 1.00 をダブルクリックして 0 に変更してから、 (「モデルを再生」) を選択します。これにより、部品の中心に穴が配置されます。
モデルツリーで HOLE 1 を右クリックして「パターン化」を選択します。

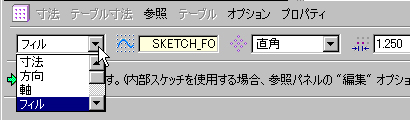

ダッシュボードで、パターンオプションとしてプルダウンメニューから「フィル」を選択します。
モデルツリーでカーブ SKETCH_FOR_HOLE をクリックします。穴が作成される位置に黒点のプレビューが表示されます。

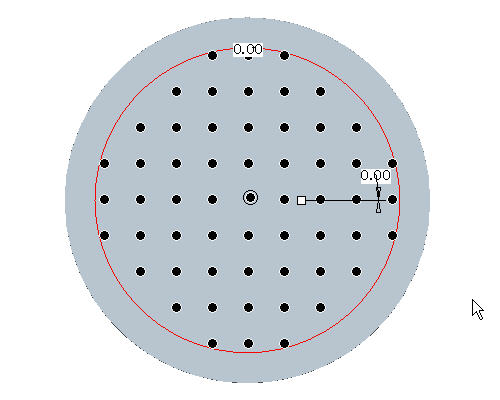

メインツールバーの (「保存したビューリスト」) を選択し、「FRONT」を選択してモデルの正面ビューに切り替えます。次の図のようなパターンが表示されます。

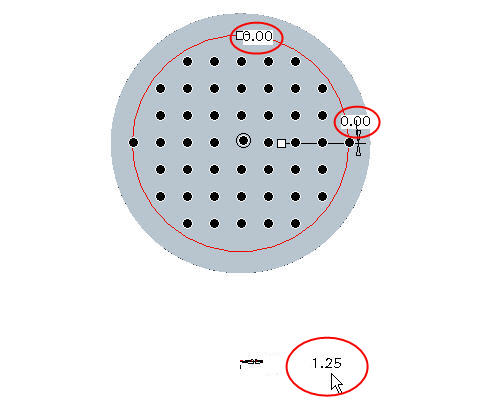

白い四角形のドラッグハンドルを左マウスボタンでドラッグすることで、方向角度、間隔、オフセット境界を変更できます。次の図で、青い円に囲まれているのがドラッグハンドルです。

寸法をダブルクリックし、次の図に示す値を入力します。

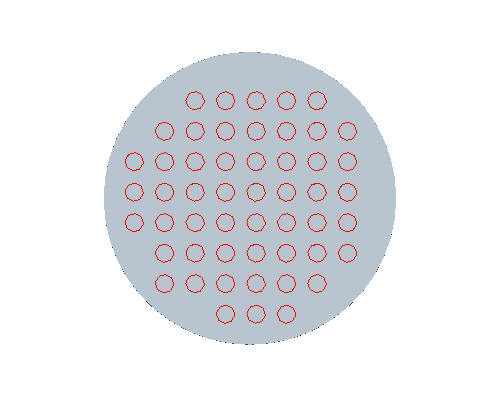

黒点を左クリックすることで、穴のメンバーを個別に除外することができます。フィルから除外されると、黒点が白色に変わります。パターンメンバーに戻すには、白色の点を左クリックします。
