部品をシェルする

部品モデリングの概要

タスク 4. 部品をシェルする

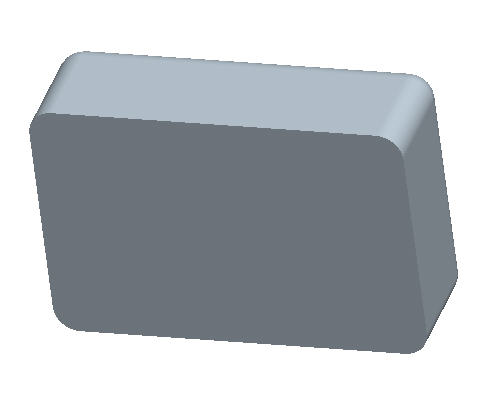

1. 次の図のように底面サーフェスが見えるように、中マウスボタンでドラッグしてモデル回転させます。



   「中マウスボタンでドラッグ」とは、中マウスボタンを「押したまま」マウスを移動することです。



2. 画面の右側にあるツールバーの (「シェルツール」) を選択します。



   シェルフィーチャーでは、サーフェスが除去され、指定した厚みのウォールを残して設計モデルが中空になります。

3. 部品の底面サーフェスのどこかを選択します。モデルは次の図のように表示されます。


4. 画面の右下隅にあるダッシュボードの (「フィーチャーを完了」) をクリックします。


5. 次の図のように部品が中空になります。
