タスク 3. 図面の設計変更を確認する

  1. メインツールバーの (「モデルを再生」) をクリックしてアセンブリを更新します。

  2. メインツールバーの (「オープン」) をクリックします。

  3. PULLEY_BRACKET.DRW を選択して「オープン」をクリックします。

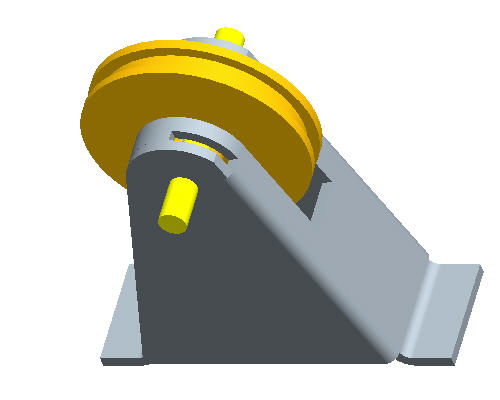

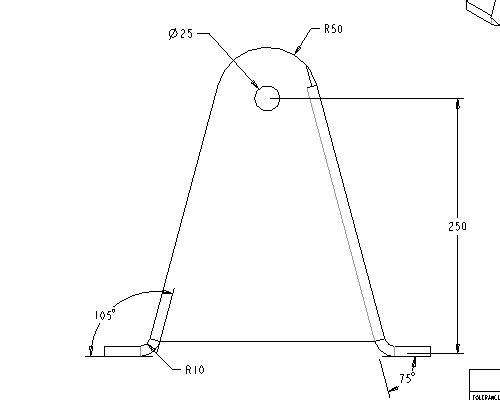

  4. 変更された寸法が見えるよう、中マウスボタンでドラッグしてパンします。次の図に示すビューを選択します。

  5. ズームインするには、Ctrl キーを押しながら中マウスボタンを下方にドラッグします。

  6. 「ファイル」 > 「ウィンドウ終了」の順にクリックします。

  7. モデルをスピンおよびズームインして、モデルの変更を確認します。

  8. カレントオブジェクト、およびすべての依存を保存するには、メインツールバーの (「保存」) をクリックするか、CTRL+S キーを押してから、「OK」を押します。

  9. モデルをメモリから (セッション中に) 消去するには、「ファイル」 > 「消去」 > 「カレント」の順にクリックします。

  10. (「全選択」) をクリックして「OK」をクリックします。

お疲れさまでした。 これで「Pro/ENGINEER の概要」チュートリアルが完了しました。
