打开并浏览模型结构

Pro/ENGINEER 简介

任务 1. 打开设计并浏览模型结构

1. 如有必要，则启动 Pro/ENGINEER Wildfire 4.0 试用版。

2. 如果 Pro/ENGINEER 已在运行，则关闭所有窗口，然后使用“文件”(File)>“拭除”(Erase)>“不显示...”(Not Displayed...) 移除进程中的所有对象

3. 单击“文件”(File)>“设置工作目录...”(Set Working Directory...)，浏览找到 HANDS-ON_WF4\01-INTRODUCTION

4. 在“文件列表”(File List) 中，单击 PULLEY_BRACKET.ASM 预览零件。在预览窗口中拖动鼠标中键旋转模型。



   中键拖动是指在“按住”鼠标中键的情况下移动鼠标。

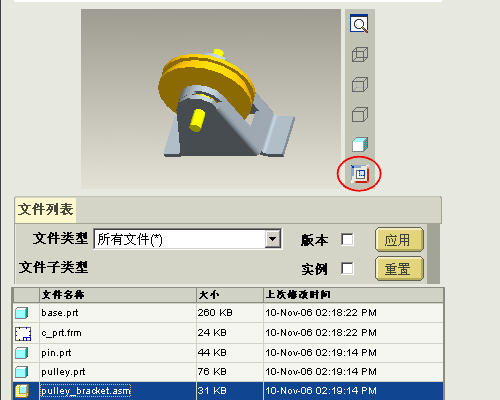

5. 在嵌入式浏览器中，单击“在 Pro/E 中打开”(Open in Pro/E) 图标，如上图所示。

6. 组件打开后，注意观察一下模型结构。组件包含三个零件，名称分别为 BASE.PRT、PULLEY.PRT 和 PIN.PRT。




7. 右键单击 BASE.PRT，然后单击“打开”(Open)。
