零件建模简介

零件建模简介教程摘要

任务 1：由 2D 草绘创建伸出项

任务 2：生成附加特征 (如伸出项和孔) 以创建模型

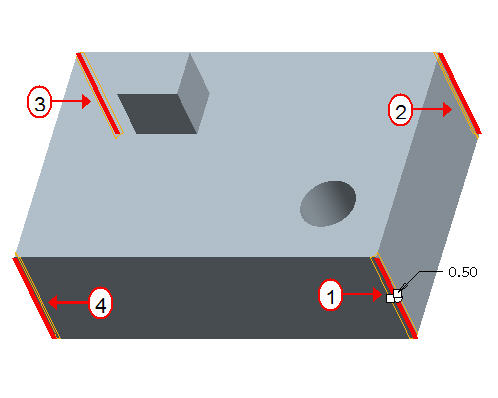

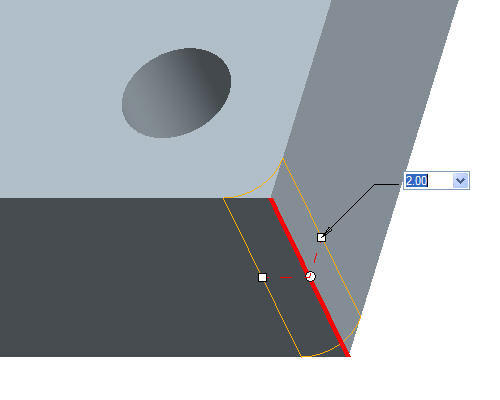

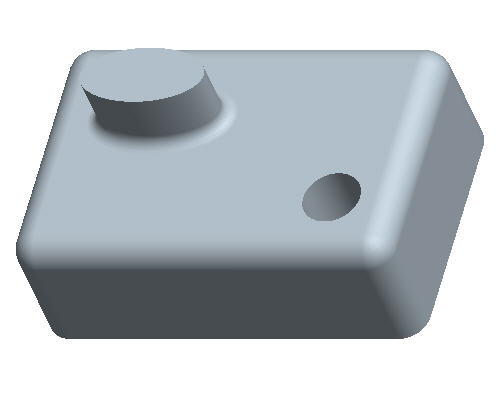

任务 3：创建倒圆角

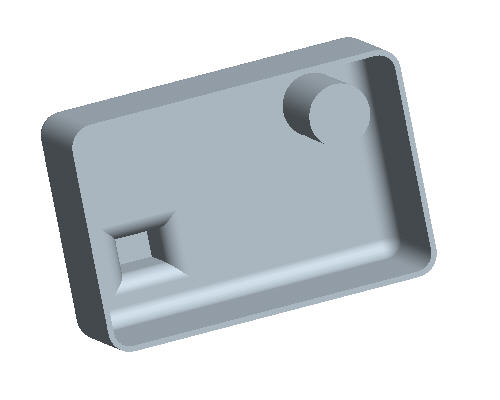

任务 4：壳化零件

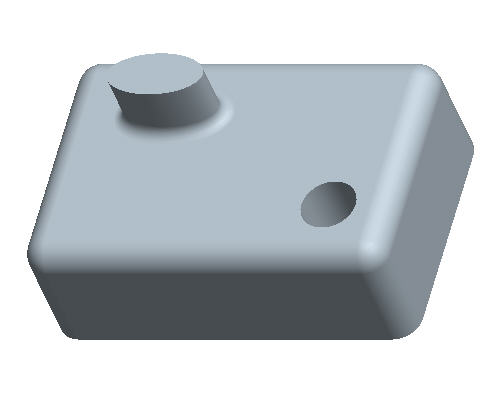

任务 5：通过修改几何模型来审视不同的设计解决方案

任务 1. 由 2D 草绘生成伸出项

如有必要，则启动 Pro/ENGINEER Wildfire 4.0 试用版。
如果 Pro/ENGINEER 已在运行，则关闭所有窗口，然后使用“文件”(File)>“拭除”(Erase)>“不显示...”(Not Displayed...) 移除进程中的所有对象
单击“文件”(File)>“设置工作目录...”(Set Working Directory...)，浏览找到 \HANDS-ON_WF4\02-PART_MODELING
在屏幕左上方的主工具栏中选取“新建”(New) 图标。“新对象”(New object) 对话框打开。
接受此对话框中的缺省设置，然后选取“确定”(OK)。

创建新零件或组件时将使用缺省模板。缺省模板是初始设计模型，其中包含缺省的特征、层、视图、参数以及单位等。
在右侧的工具栏中选取“草绘工具”(Sketch Tool) 图标，创建一个草绘。

草绘工具允许用户使用 2D 图元定义一个形状，以后可使用它来创建草绘特征。
“草绘”(Sketch) 对话框打开，在屏幕左下方的消息区中，将会提示您选取一个平面或曲面来定义草绘平面。
选取名为 TOP 的基准平面作为草绘平面，然后在屏幕右上角的“草绘”(Sketch) 对话框中选取“草绘”(Sketch)。这将打开草绘工具。
在屏幕右侧的草绘工具栏中选取“创建矩形”(Create Rectangle) 工具。
用左键在相交基准平面的中心选取一次，开始草绘矩形。沿对角线向右上方移动光标，然后再执行一次左键选取操作完成矩形，如下所示。
选取“选取项目”(Select Item) 工具。

系统将自动创建缺省尺寸来定义形状。对这些弱尺寸可进行强化来建立设计意图，使模型在修改后产生可预期的结果。
双击水平尺寸，将值改为 30。
双击竖直尺寸，将值改为 20。
选取“草绘完成”(Sketch Complete) 图标，完成草绘。
在键盘上按 CTRL+D，返回模型的缺省方向。

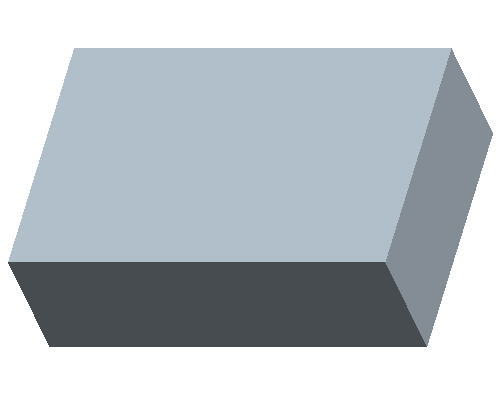

在草绘仍加亮的情况下，选取“拉伸”(Extrude) 工具，拉伸刚刚完成的草绘。

拉伸特征属于草绘特征，它垂直于草绘平面来拉伸草绘以创建伸出项、切口或曲面等。

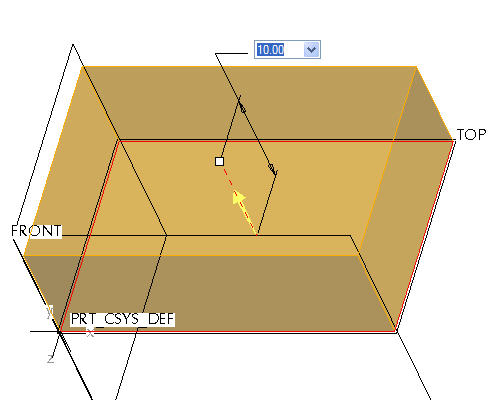

在屏幕上双击拉伸深度值，将其改为 10。
在屏幕右下角的操控板中选取“完成特征”(Complete Feature) 。

任务 2. 创建附加特征

在右侧工具栏中选取“孔”(Hole) 工具。

直接特征 (例如孔和倒圆角) 允许在模型上快速放置特征而无需预定义形状。

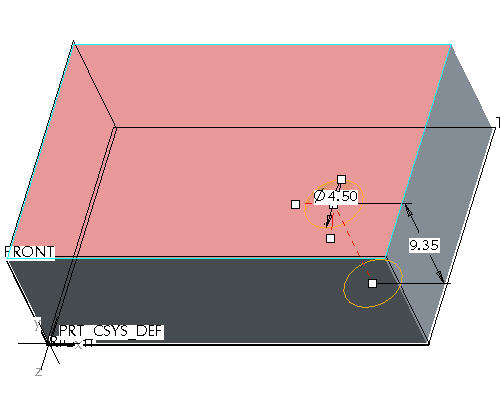

选取零件的顶部曲面上靠近下图所示的位置。
选取位置控制滑块并按住鼠标左键将其拖动到下图所示的曲面处。

这将在曲面上创建用来定义孔位置的尺寸。

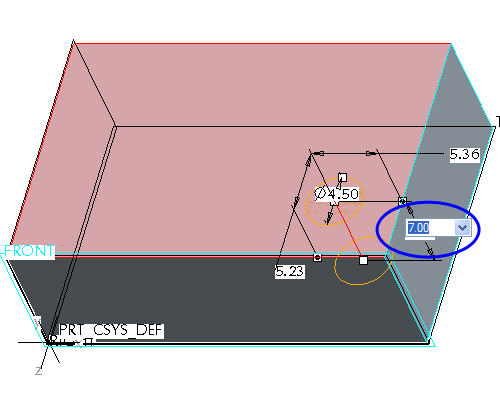

双击深度尺寸，将值改为 7。

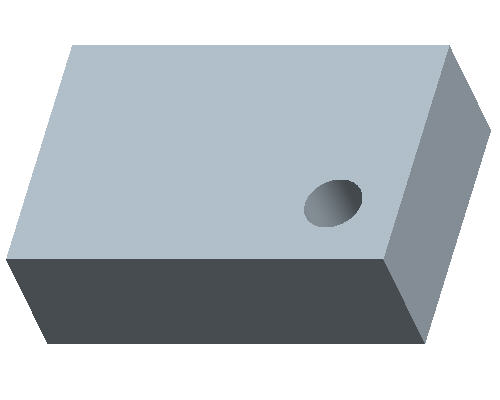

在屏幕右下角的操控板中选取“完成特征”(Complete Feature) 。
在键盘上按 CTRL+D，返回模型的缺省方向。
在右侧的工具栏中选取“草绘工具”(Sketch Tool) 图标，创建一个草绘。
“草绘”(Sketch) 对话框打开，在屏幕左下方的消息区中，将会提示您选取一个平面或曲面来定义草绘平面。

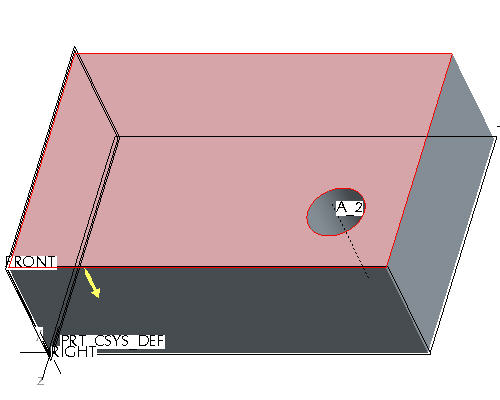

选取下图所示模型的顶部曲面的任意位置以选取草绘平面。
在屏幕右上角的“草绘”(Sketch) 对话框中选取“草绘”(Sketch)。
这将带您进入草绘工具。

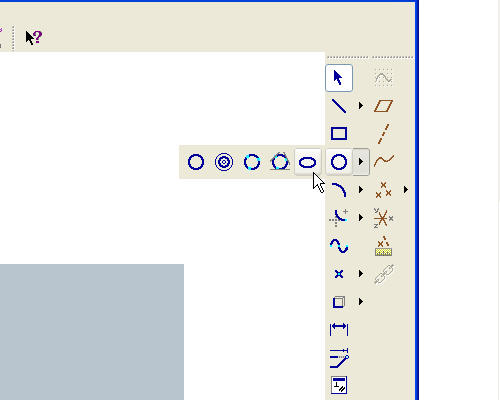

在屏幕右侧的草绘工具栏中选取“创建矩形”(Create Rectangle) 工具。

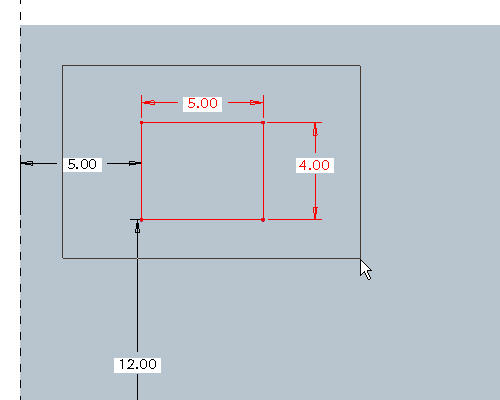

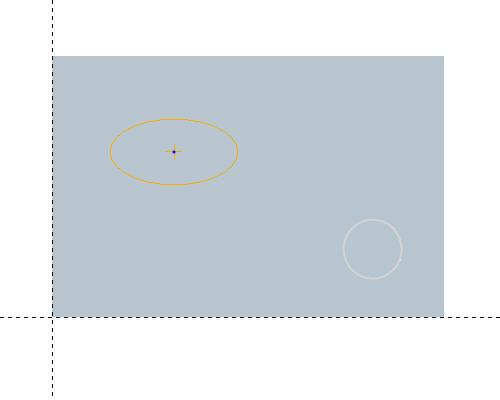

创建一个矩形草绘并使用“选取项目”(Select Item) 工具。

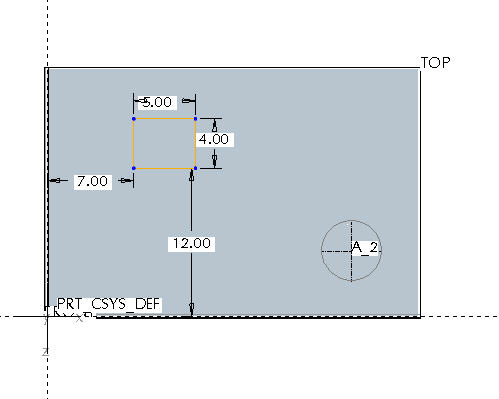

双击参数值对尺寸进行修改，如下图所示。
选取“草绘完成”(Sketch Complete) 图标，完成草绘。
在键盘上按 CTRL+D，返回模型的缺省方向。
选取“拉伸”(Extrude) 工具，拉伸刚刚完成的草绘。
双击屏幕下方所示的拉伸深度值，将其改为 5。
在屏幕右下角的操控板中选取“完成特征”(Complete Feature) 。

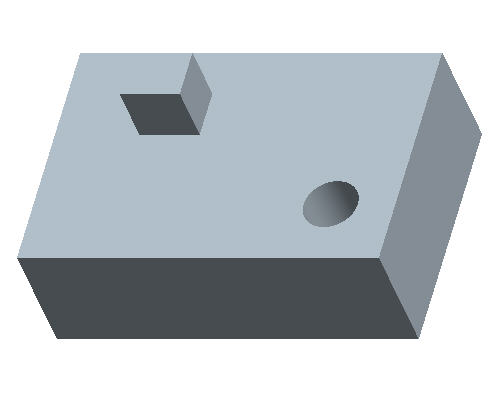

在主工具栏中选取“基准平面”(Datum Planes) 、“基准点”(Datum Points) 、“基准轴”(Datum Axes) 和“坐标系”(Coordinate Systems) ，以禁用其显示。

这些按钮可切换基准平面、基准轴、基准点和坐标系的开关，避免图形窗口显得过于杂乱。
